Proceso de Instalación Cielo Falso

Proceso de Instalación Cielo falso

Inspección del lugar previo a la instalación

Se debe verificar que el lugar donde se instalará el cielo falso cumpla con las condiciones para desarrollar un trabajo adecuado y seguro. Las áreas de trabajo deben contar con una luminosidad que permita realizar los de forma correcta y segura. Idealmente, las condiciones de humedad y temperatura durante la instalación deben ser semejantes a las condiciones de operación, debido a que variaciones importantes pueden provocar cambios en las dimensiones de los productos, causantes de problemas como agrietamiento, caídas de elementos, y otros. Se debe velar que otras faenas no representen un riesgo o interfieran en la instalación del cielo falso.

Transporte y almacenaje de materiales

Los cuidados del transporte y almacenaje de materiales dependen del tipo de material utilizado, y su fragilidad y reacción ante distintos agentes medioambientales.

Instalación perfil de borde L (perimetral)

Determinar altura piso a cielo (nivel) deseada. Para asegurarse de que el cielo quede perfectamente horizontal, es recomendable utilizar una manguera de niveles. Esto se hace marcando un metro desde el piso en una esquina y nivelando con la manguera a un metro en las restantes esquinas del recinto. A continuación se unen estas marcas con un trazado de una línea y desde ahí se mide la altura al cielo deseada, marcando el nivel del cielo.

Clavar a los muros del recinto el perfil de borde L cada 40 ó 50 cm (dependiendo del largo de los muros), cuidando de que el nivel marcado en el paso anterior quede justo por debajo de la base del perfil.

Determinación de ejes y sentido de instalación

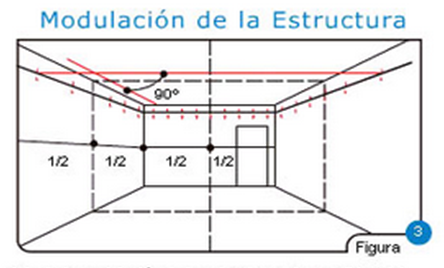

Determinar los ejes del recinto. Esto puede hacerse de dos maneras: partiendo desde el eje de simetría del recinto  o partiendo desde uno de los muros.

Determinar el sentido de instalación del cielo (norte-sur o este-oeste) en caso de placas de 610x1220 mm. Independientemente del sentido elegido, los perfiles principales irán a 1.22 m de distancia entre sí, a 90° en relación al largo de las placas, por el ancho de éstas (figuras 6 y 7). En caso de placas 610 x 610 mm, se recomienda instalar los perfiles principales siguiendo el sentido largo del recinto.

Marcar el lugar de anclaje de los perfiles principales en el perfil L. Esto se hace a partir de uno de los muros o del eje de simetría, dependiendo de cuál haya sido la elección respecto a los ejes del recinto. Se recomienda usar trazados para unir marcas de anclaje en muros opuestos. Esto servirá en la etapa siguiente para determinar los puntos de fijación de tarugos y alambre al elemento estructural superior (losa, viga, etc).

Instalación de tarugos y alambres

Determinar la distancia desde el elemento estructural al cielo y sumar 20 cm. Cortar, usando la medida resultante de la operación anterior, pedazos de alambre tensados que se utilizarán para colgar la estructura metálica del cielo al elemento estructural. • Fijar un extremo de estos pedazos de alambre a los tarugos cuidando de que el amarre sea sólido y firme a la cabeza del tarugo. • Anclar los tarugos (con el alambre ya amarrado) al elemento estructural siguiendo el recorrido de las lienzas que unen las marcas de anclaje de los perfiles principales a los perfiles L. La distancia entre tarugos debe ser de 1.22 m (que es la misma distancia entre perforaciones del perfil principal). • Doblar los alambres en 90° a una distancia equivalente a la que habrá entre el elemento estructural y el cielo descontando la distancia entre la perforación del perfil principal y su base.

Instalación de perfiles principales.

Cortar la lengüeta de unión del extremo de los perfiles principales que se anclarán en el perfil L. La medida de este corte dependerá de las dimensiones del recinto y de las elecciones de eje y sentido de instalación. • Anclar el borde recortado de los perfiles principales a los perfiles L. Siguiendo el recorrido de las lienzas que unen las marcas de anclaje de los perfiles principales a los perfiles L, se van uniéndolos perfiles principales entre sí y colgándolos con los alambres hasta llegar al anclaje del muro opuesto. Esta operación se repite tantas veces como perfiles principales se hayan trazado en la Etapa 2.

Nota: La manera correcta de colgar los perfiles principales utilizando los alambres preparados en la etapa anterior, es mediante un nudo cola de ratón de tres vueltas después de introducir el extremo libre del alambre por las perforaciones circulares que traen los perfiles para este fin.

Instalación de perfiles secundarios

Para el caso de placas de 610 x 1200 mm, anclar los perfiles secundarios de 1.22 m en forma perpendicular a los perfiles principales ya instalados y a 0.61 m entre sí. Esto se hace insertando la lengüeta de sus extremos en la ranura del perfil principal.  • Para el caso de placas de 610 x 610 mm, después de realizado el mismo procedimiento que para las placas de 610 x 1220 mm, se procede a anclar los perfiles secundarios de 0.61 m. Esto se hace insertando la lengüeta de sus extremos en las ranuras de los perfiles secundarios de 1.22 m, paralelamente entre los perfiles principales.

Nota: Para la realización de esta etapa, se recomienda partir la instalación desde el centro del recinto y colocar algunas placas para asegurar una adecuada conformación de la modulación del cielo.

Colocación de placas sobre los perfiles

Levantar la placa en forma inclinada por entre medio de los módulos de la perfilería y depositar esta con el diseño hacia el recinto. En remates del cielo con los bordes, se deben cortar las placas para que calcen de acuerdo a la medida. Esto se hace marcando la placa por el lado expuesto y recorriendo con un cuchillo cartonero, para luego golpear suavemente sobre un apoyo y desprender el sobrante.

RECOMENDACIONES IMPORTANTES: Los perfiles a utilizar deben ser de tipo industrial o comercial para carga mediana. En ningún caso deberán usarse perfiles residenciales para carga liviana. El alambre a utilizar debe ser como mínimo de calibre 14. Los equipos de iluminación deben también ir suspendidos al elemento estructural con alambres propios. En ningún caso deberán descansar con todo su peso sobre la perfilería.  Los perfiles principales no deben ser remachados a los perfiles de borde L sino sólo descansar sobre ellos. Fijarlos rigidiza la estructura con el consiguiente riesgo de colapso en caso de sismos.

 La cantidad de amarras recomendada a utilizar deberá ser de un número de 4 por m2. El peso del cielo por m2 es como máximo 7Kg/m2.
